一、性能說明：

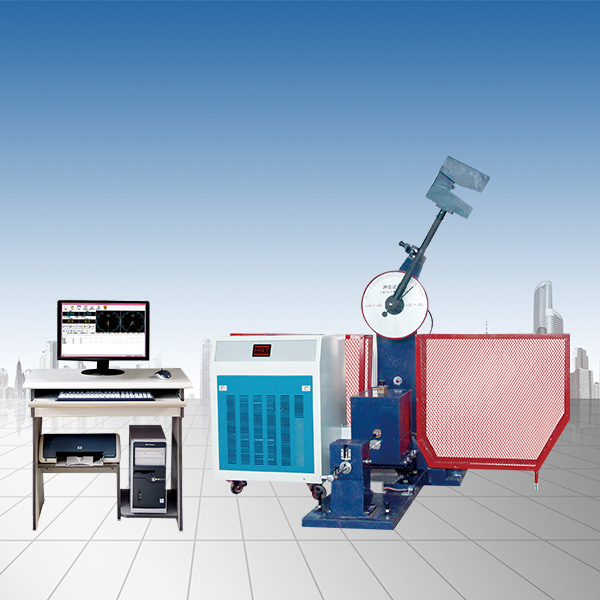

JBDW-300Y低溫沖擊試驗機，用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，是冶金機械制造等單位必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。

1. 本機采用全自動控制，揚擺、掛擺、送料、定位、沖擊及溫度調節設備均為電氣、機械控制，配備專用送料裝置自動送料，試樣自動斷面定位。試樣出爐至沖擊時間不大于2秒，滿足金屬低溫夏比沖擊試驗方法的要求。在沖擊試樣后可利用剩余能量自動揚擺，做好下次試驗準備，工作效率高；2. 試驗機主體為分體式結構，懸臂式掛擺方式，擺錘錘體型；

3. 沖擊刀采用螺釘安裝固定，更換簡單方便；

4. 試樣簡支梁式支承；

5. 主機裝有安全防護銷，并且配備了安全防護網；

6. 試驗機符合國標GB/T3803-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007《金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊試驗。

二、主要技術指標：

1、沖擊能量：150J、300J

2、標度盤刻度范圍及分度值





3、擺錘力矩（沖擊常數）：







4、擺錘預揚角：150°

5、擺軸中心至沖擊點距離：750mm

6、沖擊速度：5.2m/s

7、試樣支座跨距：40mm

6、鉗口圓角：R1-1.5mm

7、沖擊刀刃圓角：R2-2.5mm（國標）

8、沖擊刀夾角：  30°

9、沖擊刀厚度：16mm

10、試樣盒容量：10個

11、制冷方式：壓縮機制冷

12、低溫范圍：室溫~ -60°C/-80°C

13、控溫精度：波動±1.5°C，梯度2°C

14、送料速度：≤2S

15、試樣尺寸：10×10×55mm

16、外型尺寸：1500mm×850mm×1340mm

17、試驗機凈重：850Kg

18、電源：交流三相380V±10% 50Hz 5A

19、環境條件：周圍無腐蝕介質，無震動，無強電磁場

20、操作方式為微機控制，電腦顯示結果并可打印。

三、設備主要配置：

1. 300焦耳主機一臺；

2. 150J、300J 擺錘各一個

3. 電機一臺（裝在主機上）；

4. 取擺傳動裝置一套（裝在主機上）；

5. 自動掛擺裝置一套（裝在主機上）；

6. 制冷溫控裝置一套；

7. 自動送料裝置一套（裝在主機上）；

8. 安全防護網一套；

9. 支座調校器一只；

10. 試樣對中器一只；

11. 拆卸器一只（換擺用）

12. 接近開關一只；

13. 專用測控軟件一套

14. 聯想微機一套

15. HP噴墨打印機一臺

16. 地腳螺釘四個

17. 調整斜鐵 四塊

       (以上參數僅供參考，詳細參數以真實設備為主)
